LAPORAN TI PADA SELASA, 26 NOPEMBER 2013

Assalamualaikum sob.. :D

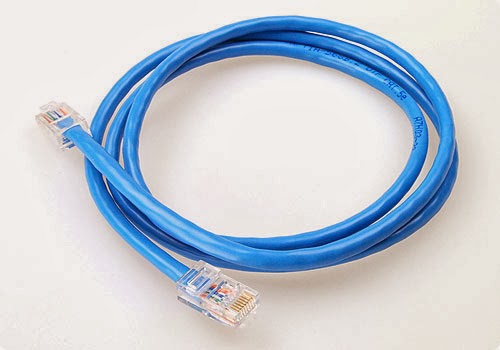

Hari ini saya akan memposting tentang pengalaman saya membuat kabel LAN.  Penasaran kan?? Yuk langsung aja simak postingan saya di bawah ini. hihi..

Pada praktikum mata kuliah TI, Selasa, 26 Nopember 2013 kami membahas materi tentang “Jaringan Komputer”

Apa itu Jaringan Komputer????
Jaringan Komputer adalah sebuah sistem terdiri dari beberapa komputer dan perangkat jaringan lainnya yang didesain saling terhubung menggunakan protokol komunikasi agar bisa bekerja bersama-sama untuk mencapai suatu tujuan yang sama.

Tujuan Jaringan komputer adalah berbagi sumber daya (data, printer, harddisk), berkomunikasi (email, chatting), dan untuk akses informasi (web browsing).
Jenis Kabel Jaringan LAN
Ada 2 jenis kabel jaringan LAN yaitu jenis Straight dan Cross keduanya memiliki perbedaan dari fungsi dan pembuatan, tetapi dijaman yang serba modern ini terkadang hanya kabel jaringan Straight saja yang biasa banyak digunakan bahkan untuk Switch/Hub sekalipun.

Apa perbedaan antara kabel Straight dan Cross???

Jika hanya menghubungkan 2 komputer, Anda tidak memerlukan sebuah hub atau switch. Namun, konfigurasi kabelnya yang sedikit berbeda. Jika Anda membuat jaringan untuk 2 komputer tanpa menggunakan hub atau switch, konfigurasi kabel yang digunakan adalah kabel Cross. Sebaliknya jika menggunakan sebuah hub atau switch, untuk membuat jaringan lebih dari 2 komputer maka konfigurasi kabel yang digunakan adalah kabel Straight.

Apa saja yang dibutuhkan untuk membuat kabel LAN????

Perlengkapan yang dibutuhkan untuk menyusun jaringan pada komputer adalah :
·         UTP 1m
·         RJ 45 4 buah
·         Tang Crimping
·         Tang Potong/gunting
Berikut cara membuat jaringan komputer:


1.      Pertama, potong kabel menjadi dua sama panjang. Karena akan digunakan untuk membuat tipe cross dan straight. Kemudian kupas kedua ujung kulit kabelnya sehingga tampak kabel twisted pair yang ada di dalamnya, seperti gambar di bawah ini.

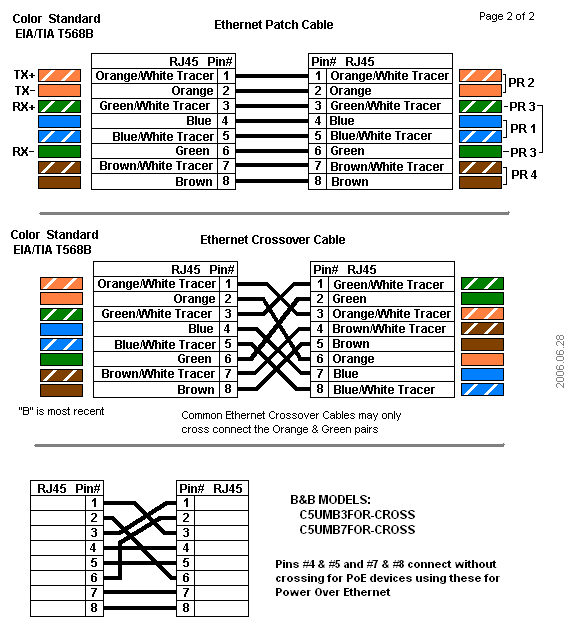

 2. Kedua, urutkan warna-warna kabel twisted pair dengan menggunakan tipe Straight, dan tipe cross seperti pola dibawah ini.



3.      Masukkan kabel yang sudah disusun berdasarkan pola dan sudah diratakan ujungnya kedalam konektor RJ 45 untuk kedua sisinya

4.      Setelah kabel-kabel dipasang pada RJ 45, kemudian di crimping dengan tang crimping sampai terdengar bunyi.

5.      Setelah itu cobalah kedua tipe kabel Straight dan Cross pada suatu alat yaitu tester, dan lihat kabel mana saja yang terhubung dengan tanda nyala lampu pada tester tersebut.



Pada kelompok kami, kabel straight hampir terhubung semuanya, namun hanya lampu pada kabel nomer 2 yaitu kabel orange yang tidak nyala lampunya. Hal ini disebabkan karena pada salah satu ujung kabel UTP, saat dimasukkan dalam RJ 45 kabel orange tersebut tidak sampai masuk sehingga kabel tersebut belum terjepit.

Kemudian untuk kabel tipe cross yang terhubung hanya empat kabel saja, yaitu nomer 1-3, 4-4, 7-7, 8-8 yang lain tidak terhubung sehingga lampunya tidak nyala. Kami tidak menemukan dimana letak kesalahan yang kami lakukan, sepertinya terjadi masalah yang sama dengan kabel straight yaitu kami kurang memasukkan kabel-kabel tersebut hingga tidak sampai terjepit oleh konektor. Oleh karena itu ketika kami mencoba menghubungkan dua laptop dengan kabel LAN tersebut, keduanya tidak bisa terhubung. Sehingga kami tidak dapat mencoba untuk menshare file-file dari komputer satu ke komputer yang lainnya.

Namun, Hari ini ada kelompok lain yang kedua kabelnya straightdan cross berhasil terhubung semua. Kemudian mereka mencobanya di laptop dan keduanya berhasil terhubung. Selanjutnya mereka mencoba untuk menshare file-file. Mulai dari file yang berkapasitas kecil sampai yang besar sekaligus.

Kesimpulannya adalah, Jaringan komputer (salah satunya kabel LAN) memiliki fungsi yang dapat digunakan untuk berbagi internet, berbagi file, berbagai sumber daya dan masih banyak lagi.Sebagai contoh, misalnya kita tidak membawa flashdisk, kemudian kita butuh untuk memindahkan file, kita bisa menghubungkan dua komputer untuk membagi file tersebut menggunakan kabel LAN. Bahkan dengan LAN pun kita bisa memindahkan file dengan kapasitas yang besar seperti film. Seru banget kaann :D.

Nah, keren banget kan fungsi dari kabel LAN ini. Siapa nih yang tertarik untuk membuat kabel LAN???, ikuti langkah-langkah diatas yaa, tapi harus teliti agar tidak terjadi kesalahan sehingga menyebabkan kabel tersebut tidak terhubung.

Sekian dulu ya kawan postingan dari saya, semoga lain kali masih bisa memberikan postingan-postingan yang bermanfaat. Terima kasih telah membaca.

Assalamualaikum Wr. Wb. Sampai jumpa... J
